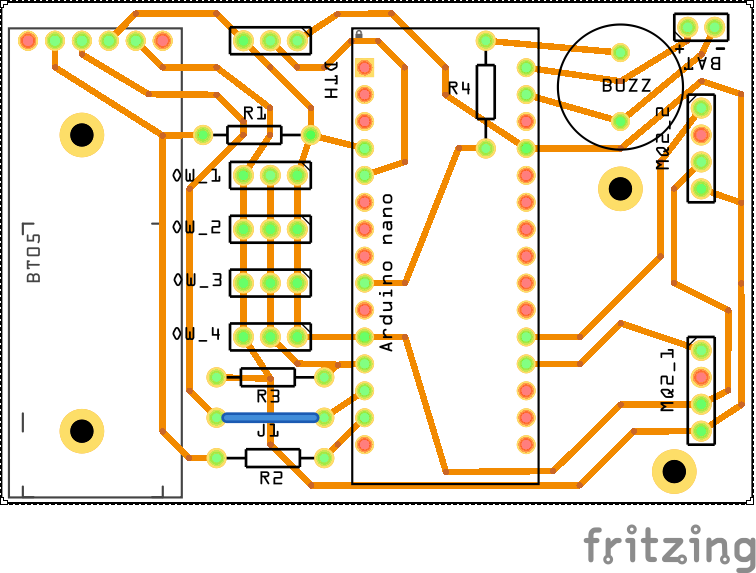

BlueSensor: načrt vezja

Za projekt izdelave senzorske naprave, ki bo merila temperaturo, vlago in strupene oz. škodljive pline v okolju smo pripravili načrt tiskanega vezja. Načrt je dostopen v PDF datoteki in sicer v originalu ter v zrcalni obliki. Vezje ima dimenzije 70,92 mm x 47,27 mm. Načrt je izdelal Drago Trebežnik.

BlueSensor - načrt vezja.

BlueSensor – načrt vezja.

Tiskano vezje se od prototipa razlikuje v nekaj dodatnih funkcionalnostih. Tako se bosta na končnem izdelku nahajala dva plinska senzorja, en senzor za vlago, naprava bo imela možnost priklopa kar štirih temperaturnih senzorjev, dodan pa je še piezzo piskač. Programska koda bo tako omogočala, da bo v primeru ekstremnih temperatur ali povišane koncentracije plina, naprava sprožila zvočni alarm.

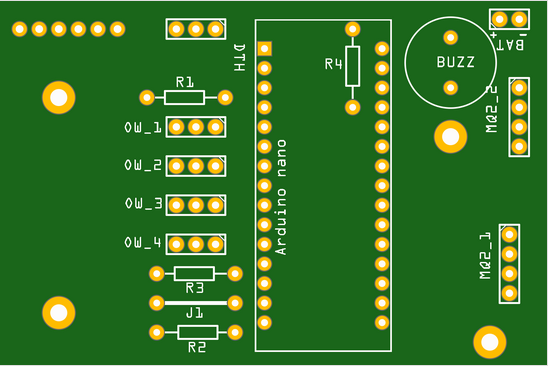

Če bi dali tiskano vezje izdelati k profesionalnemu izdelovalcu, bi na koncu izgledalo takole (zgornji del):

BlueSensor - slika vezja (zgornji del).

BlueSensor – slika vezja (zgornji del).

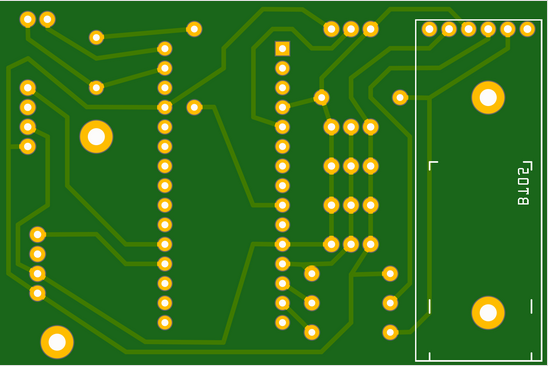

…in spodnji del:

BlueSensor - slika vezja (spodnji del).

BlueSensor – slika vezja (spodnji del).

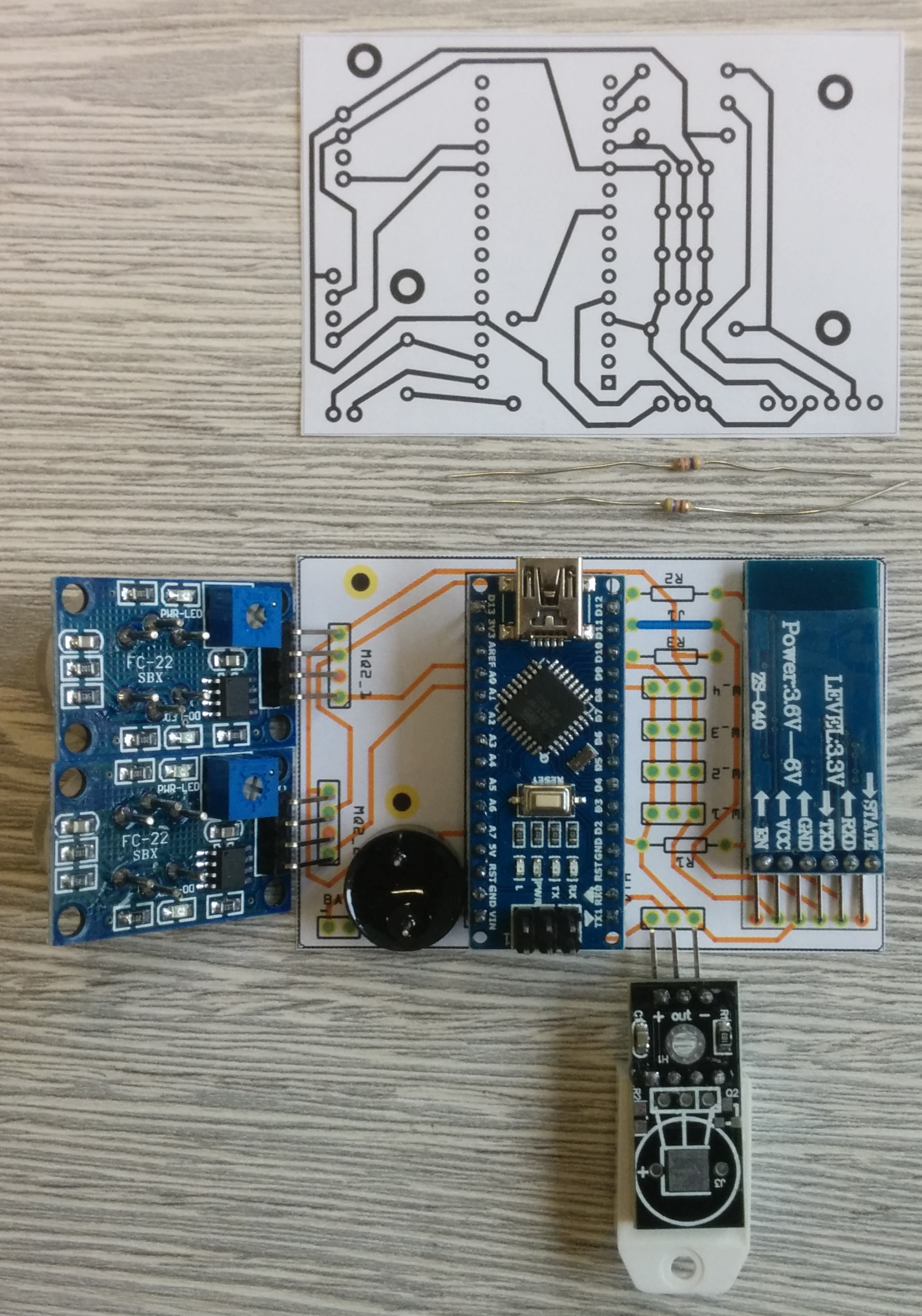

Še prikaz ujemanja elementov z vezjem:

BlueSensor: slika vezja z elementi.

BlueSensor: slika vezja z elementi.

Sledi izdelava tiskanega vezja (jedkanje), nato pa bomo že lahko sestavili prvo napravo.
